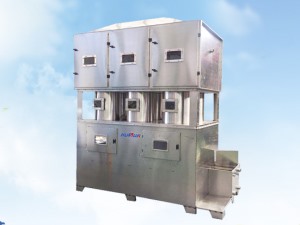

方形旋流塔的组成部分
- 2019-06-19 -

  方形旋流塔作为一种有机废气预处理设备,对处理有色气体、含有颗粒残渣的有机气体、以及氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二硫化碳和苯乙烯,硫化物H2S、VOC类、苯、甲苯等具有很好的效果。

  方形旋流塔又名旋风洗涤塔、方形(型)喷淋塔、旋风喷淋塔等,其主要有4个部分组成。

  一,方形旋流塔喷淋部分。

  方形旋流塔的选择也是根据风量决定,不同风量的旋流塔其设计尺寸和填料量都不相同,方形旋流塔上层至少有2层水雾喷淋,通过高效进口的316不锈钢喷淋头,不仅可以有效降低气体温度,更能有效增大废气接触比表面积,提高净化效率。

  二,方形旋流塔空心球填料部分。

  位于方形旋流塔上方,抽屉式填料,抽拉更合理,清理更方便,只需打开方形旋流塔上部面门,将抽屉拉出,即可更换或者清理填料部分。方形旋流塔的空心球填料分为2-3层,其中下面一层空心球做喷淋用。另外1-2层空心填料部分是作为除雾用,在旋流塔的上方。

  三,方形旋流塔实心球填料部分

  方形旋流板塔之取名得自于其旋流桶。旋流桶里用实心填料药球填充,下面有类似风扇的扇叶,在风机负压作用带动有机废气进入方形旋流板塔内,气体自下往上流动带动旋流扇启动,与此同时在旋流桶内的实心药球在扇叶带动的作用下开始搅拌、旋转,与经过方形旋流塔的有机废气进行充分的接触。普通旋流板喷淋塔只是通过气流自下而上流动经过药球进行有机废气的氧化分解,而方形旋流板塔则是通过旋流作用,使气体与药球进行充分的搅拌,这样,气体的过滤效果翻倍增加,经过旋流桶药球的清洗以后,净化率可达到99。

  四、方形旋流塔水池部分

  带有颗粒残渣的有机废气经过方形旋流板后,由于水喷淋的和药球清理的作用,溶于水的颗粒残渣便会沉淀在方形旋流板塔的水池里,帅克环保设计的方形旋流塔水池部分为开关门设置,并且配有袋式或不锈钢过滤网,也就是说,经过一段时间的沉淀,工人可以更方便的清理沉淀的残渣,保证水的循环利用,防止水污染的产生。

  我公司设计的方形旋流塔全部采用立式管道泵,配套高端水循环管道,流速均匀,以此增加方形旋流塔的处理效果;水池底部配有中筋,以此加固方形旋流板塔,防止变形或者漏水。
