喷淋塔活性炭安装顺序

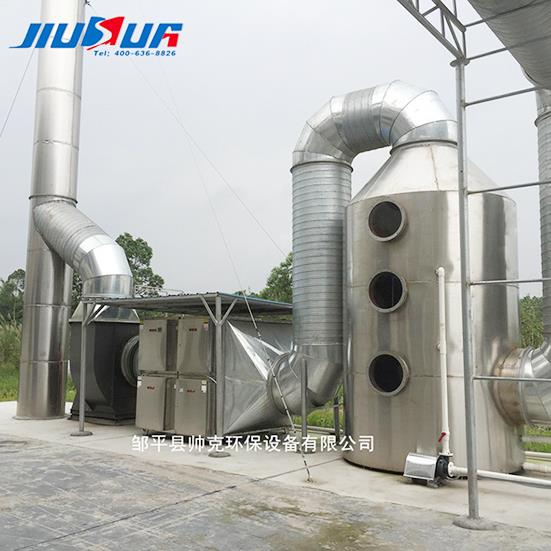

  在喷淋塔活性炭的安装顺序中,首先对喷淋塔进行酸碱中和、吸收、洗涤、除雾等处理。有些气体已溶解在水中或被吸收的液体中并被吸收。未完全处理的气体进入活性炭吸附装置进一步净化。

  喷淋吸收塔结构介绍: 设备组成:该喷淋吸收系统采用立式圆筒设计,由填料、喷淋装置、除雾?装置、喷淋液循环泵、吸收塔组成。

  (1)填料

  填料主要作为增大液气接触面积装置,布置于吸收塔喷淋层底部,装置能?极大程度提高对气体的吸收效率.另外承载环体的托盘能使主喷淋区废气分布均匀,使得废气与吸收液或洗涤液在托盘上的液膜区域得到充分接触。托盘结构为PP网状多孔板,更便于气体与药液通过,其为水平搁置在托盘支撑的结构上。

  (2)喷淋装置

  吸收塔内部喷淋系统是由分配主管、支管和喷嘴组成的网状系统,配有一?台循环泵。喷淋层上安装高压螺旋喷嘴,该喷嘴具喷洒角度大、喷雾均匀、不易堵塞等优点,其作用是将喷淋液雾化。喷淋液由吸收塔再循环泵输送到喷嘴,?喷入废气中。喷淋系统能使药液在吸收塔内均匀分布,流经每个喷淋层的流量相等。

  (3)除雾装置

  除雾器选用高效除雾塑料网棉,用于分离处理完的净气携带的液滴。吸收塔除雾器布置于吸收塔顶部一个喷淋组件的上部。废气穿过循环药液喷淋?层后,再连续流经除雾器时,液滴由于惯性作用,留在挡板上。由于被滞留的液滴也含有固态物,因此存在挡板结垢的危险,需定期进行清洗。

  (4)喷淋液循环泵

  吸收塔再循环泵安装在吸收塔旁的药箱内,用于吸收塔内喷淋液的再循环。?采用专用立式酸碱离心泵,包括泵壳、叶轮、轴、导轴承、进口、密封盒、轴封、基础框架和电机等。工作原理是叶轮高速旋转时产生的离心力使流体获得能量,即流体通过叶轮后,压能和动能都能得到提高,从而能够被输送到高处或远处。同时在泵的入口形成负压,使流体能够被不断吸入。泵头采用耐腐蚀?材料。循环系统使用一段时间后,循环液废水排入废水处理池。

  (5)喷淋吸收塔 塔体采用PP材质。

  在喷淋塔壳体的设计方面,考虑其工作环境相当恶劣, 长期在酸性的腐蚀下工作,并且要承受塔体自身压力及溶液压力,还要承受工作时的风压,要求既要有良好的耐腐蚀性能,又要保持较高的抗拉、抗压强度,?所以喷淋塔体采用机械焊接工艺生产制作,强度高,质量可信,性能良好。
